型梯級式電纜橋架用垂直凹凸彎通
XQJ-T-05AB型梯級式電纜橋架用垂直凹凸彎通是根據國內外有關資料及我廠同類產品改進而成。它具有重量輕，成本低，造型別具，安裝方便、散熱、透氣性好等優點。它適用于一般直徑較大電纜的敷設，特別適用于高、低壓動力電纜的敷設。
XQJ-T型梯級式電纜橋架備有護罩，需要配護罩時可在訂貨時注明，其所有配件與托盤式、槽式橋架通用。
XQJ-T-05AB型梯級式電纜橋架用垂直凹凸彎通其表面處理分為靜電噴塑、鍍鋅、噴漆三種，在重腐蝕環境中作特殊防腐處理。
開關柜是一種電氣設備，開關柜外線 入柜內主控開關，然后進入分控開關，各分路按其需要設置。 我們就梯級式直通橋架做了詳細介紹和說明， 本頁面為你詳細介紹梯級式水平彎通的價格、參數及詳細說明。
產品名稱:XQJ-T-05AB型梯級式電纜橋架用垂直凹凸彎通
產品材質:鍍鋅
產品用途:布線保護
產品規格:定制
產品計價:2米
電纜橋架分為槽式、托盤式和梯架式、網格式等結構,由支架、托臂和安裝附件等組成。選型時應注意橋架的所有零部件是否符合系列化、通用化、標準化的成套要求。建筑物內橋架可以獨立架設, 也可以附設在各種建(構)筑物和管廊支架上,應體現結構簡單,造型美觀、配置靈活和維修方便等特點,全部零件均需進行鍍鋅處理,安裝在建筑物外露天的橋架,如果是在鄰近海邊或?qū)儆诟g區,則材質必須具有防腐、耐潮氣、附著力好, 耐沖擊強度高的物性特點。橋架行業不斷重組和優化，使得企業橋架脫穎而出，表面工藝有冷鍍鋅、熱鍍鋅、靜電噴涂、防格火涂機料、烤漆等。其中產品廣泛用于石油化工，冶金，電力，學校通訊，高層建筑等領域，具有外形美觀，耐腐蝕性強，通用性廣泛，安裝靈活方便，品種齊全等特點。本著“質量為先，信譽為重,管理為本，服務為誠”的宗旨。為了減輕重量還可以采用鋁合金電纜和玻璃鋼橋架,其外形尺寸，荷載特性均與鋼質橋架基本相近,由于鋁、鋼比重不同(Al = 2.7,Fe = 7.86，按重量計算,鋁鋼之比約為1：3,根據兩種材質的市場價折算,鋁合 金橋架的造價費用較之同類鍍鋅鋼橋價要高出2.0倍,鋁合金橋架具有美觀,重量輕、安裝方便等優點, 鋁合金橋架已在有的工程中加以應用。

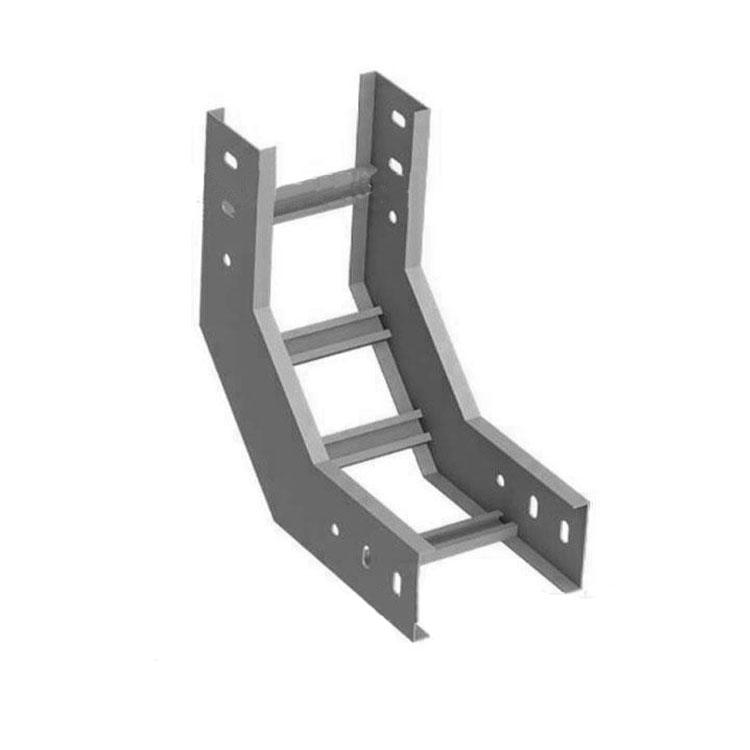

梯級式鍍鋅電纜橋架用垂直凹凸彎通
XQJ-T-05AB型梯級式電纜橋架用垂直凹凸彎通安裝要求
1、電纜橋架作為布線工程的一個配套項目,尚無專門的規范指導,各生產廠家的規格形式缺乏通用性,因此,設計選型過程應根據電氣各個系統的電纜類型、數量,合理選定適用的橋架。
(1)確定方向：根據建筑平面布置圖,結合空調管線和電氣管線等設置情況、方便維修,以及電纜路由的疏密來確定電纜橋架的最佳路線。在室內,盡可能沿建筑物的墻、柱、梁及樓板架設,如需利用綜合管廊架設時,則應在管道一側或上方平行架設,并考慮引下線和分支線盡量避免交叉,如無其它管架借用,則需自設立(支)柱。
(2)荷載計算：計算電纜橋架主干線縱斷面上單位長度的電纜重量。
(3)確定橋架的寬度：根據布放電纜條數、電纜直徑及電纜的間距來確定電纜橋架的型號、規格,托臂的長度,支柱的長度、間距,橋架的寬度和層數。
(4)確定安裝方式：根據場所的設置條件確定橋架的固定方式,選擇懸吊式、直立式、側壁式或是混合式,連接件和緊固件一般是配套供應的,此外,根據橋架結構選擇相應的蓋板。
(5)繪出電纜橋架平、剖面圖,局部部位還應繪出空間圖,開列材料表。
2、如與電力電纜橋架合用時,應將電力電纜和弱電電纜各直一側,中間采用隔板分隔。
3、弱電電纜與其它低電壓電纜合用橋架時,應嚴格執行選擇具有外屏蔽層的弱電系統的弱電電纜,避免相互間的干擾。
